華揚油氣——除砂器、除泥器工作原理及常見故障排除方法
作者：西安華揚油氣設備有限公司 發布日期：2018-05-30
（1）工作原理：含有懸浮固相顆粒的鉆井液，在壓力作用下，以很高的速度由進液口進入圓柱蝸殼（旋流室內）。高速旋轉的鉆井液，繞錐筒中心旋轉產生極大的離心力，并向圓錐筒底部移動。由于鉆井液中的液體與固體存在著密度差，使固相分離出來面近靠錐壁。旋流器的錐筒越向底部半徑越小，鉆井液獲得的角速度越大，從而產生更大的離心力。鉆井液在錐體頂部不但繞中心高速旋轉，而且產生一個反向旋渦，經垂直導流管（中心管）而離開錐筒。鉆井液和鉆井液中的固相顆粒的運移速度幾乎相同，這些固相顆粒小半徑處，受到極大的徑向加速度。在徑向加速度(離心力)的作用下，迫使固相顆粒向錐筒壁運移。同時，由于旋轉下行的固相顆粒慣性很大，將推著它向底部快速運動，因此當液體反向旋轉，向上由溢流排除時，這些已分離出來的固相顆粒不可能隨溢流返回，而是由底流口（排砂口）排出。

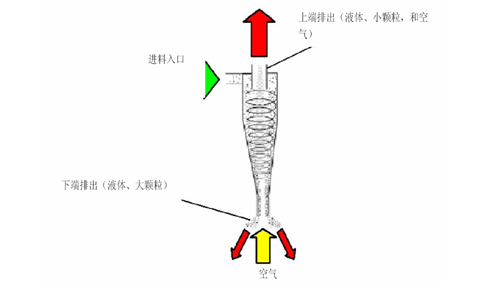

（2）旋流器正常工作原理圖：
（3）旋流器不正常工作原理圖：

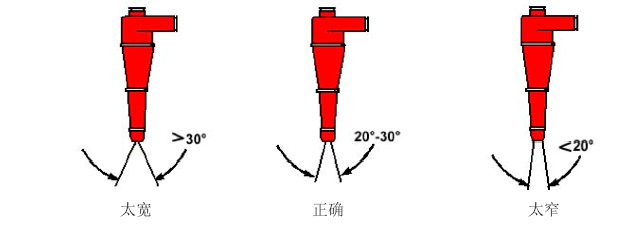

（4）工作時底流形式：
二、固控設備除砂器、除泥器-常見故障及排除方法
| 常見故障 | 原因分析 | 維修辦法 | |
| 1 |
工作壓力正常、不除砂。 |
排砂嘴過大 | 更換排砂嘴 |
| 小錐體堵塞 | 清理小錐體 | ||
| 2 | 除砂、除泥清潔器工作壓力低 | 除砂泵泵頭密封不嚴,葉輪磨損嚴重 | 更換除砂泵 |
| 泥漿液面低 | 調整砂泵位置 | ||
| 上水管密封不嚴,濾網堵塞 | 焊接上水管,清理濾網 | ||
| 3 | 底篩砂子不前拋 | 電源相線反接 | 調整相線 |
| 4 | 清潔器跑泥漿 | 清潔器篩網堵塞 | 清洗篩網 |
| 5 | 清潔器排砂不順暢 | 清潔器篩布沒有繃緊 | 繃緊篩布 |
